THE 100マス学習IRリモコン
10×10のボタンマスにそれぞれリモコンを学習して割り当てます。
パソコンからテレビやエアコンや照明などを操作することができます。
タイマー機能
指定時間に自動でリモコンを操作できます。
バックアップ
リモコンが壊れてしまったときのバックアップにも使えます。
オリジナルIRデータの作成
自由にIRデータの作成が可能です。
※make.bcde.jp様のir_controllerソースを使用しております。

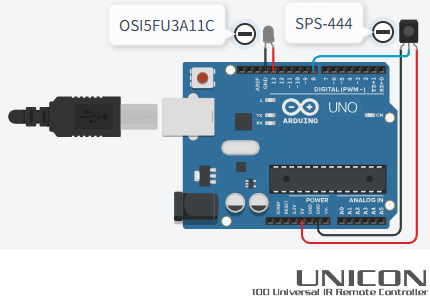

• 試験用回路

  試験用の簡易省略回路です。

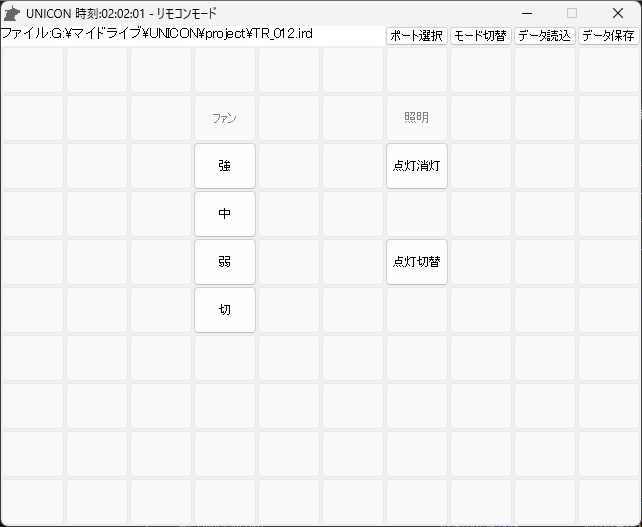

• リモコン画面

  リモコンボタンが100マス。
  自由に機能を配置できます。

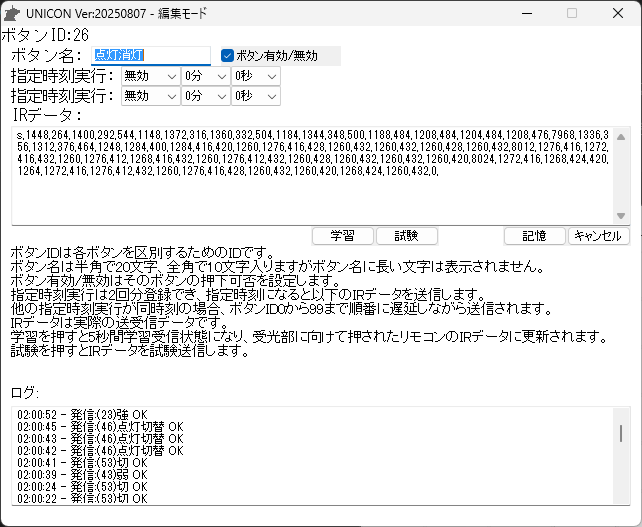

• 編集画面

  ボタン名、指定時間実行、
  IRデータの編集ができます。

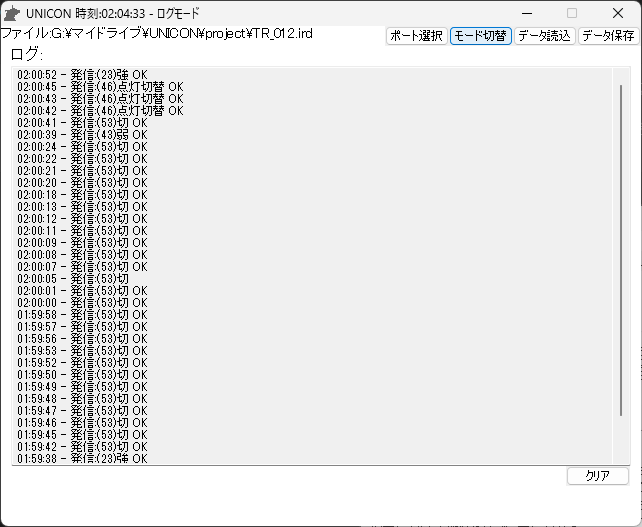

• ログ画面

  30回分の操作履歴を表示します。

質問 Q&A

Q.対応するArduinoはどれを選べばいいですか?

開発時はArduino UNO Rev.3で実証済みです。
ArduinoにIR送受信のスケッチを書き込む作業が必要です。

Q.ボタンを押しても機能しません。

試験用の簡易省略回路では、IR発光素子が1つであり、かつ高出力な発光をしません。
外乱光などの影響にもよりますが、制御する機器の受光部へ向けておおよそ2-3mほどの距離であれば特別な仕様でない限り反応します。

Q.ボタンを押すと送信の反応が鈍いです。

ボタンを押すと最大でも1秒ほど遅延があります。
複数同時に送信処理を受け付けた際、順番に送信する仕組みになっています。

Q.IR受光素子は無くても問題ないですか?

学習機能を使わない時はIR受光素子部分の回路は不要です。

Q.エアコンの運転モードや温度、ルーバーの設定がうまく学習できません。

エアコンのリモコンは少し複雑です。
エアコンのリモコンボタンを1回押すごとに、画面に表示されている運転モード、温度、ルーバー等の設定が一括で送信されるものや、個別に変更差分のみ送信されるものなどがあります。
学習したデータを試験送信して必ず意図した動作をするか確認が必要です。
